A condensator este un schimbător de căldură care elimină căldura dintr-un gaz frigorific, transformându-l înapoi în stare lichidă astfel încât ciclul de refrigerare poate continua. Pe scurt: eliberează căldura absorbită în interiorul unui spațiu rece către mediul exterior. Fără un condensator care funcționează corespunzător, niciun sistem de refrigerare sau de aer condiționat nu poate funcționa eficient sau deloc.
Indiferent dacă gestionați o unitate de depozitare frigorifică, conduceți un răcitor industrial sau specificați echipamente pentru un atelier cu temperatură constantă, înțelegerea funcției condensatorului, a tipurilor și a parametrilor de performanță vă va ajuta să luați decizii mai inteligente și mai eficiente din punct de vedere al costurilor.
Definiția condensatorului: ce este exact un condensator?
Un condensator este un dispozitiv care răcește vaporii de agent frigorific fierbinte, de înaltă presiune, până când se condensează într-un lichid. Se aseaza pe "partea inalta" a unui circuit frigorific sau de climatizare — după compresor şi înaintea supapei de expansiune. Schimbarea de fază de la gaz la lichid eliberează căldură latentă, pe care condensatorul o transferă într-un mediu de răcire (aer sau apă).
În limbajul de zi cu zi, oamenii confundă uneori „condensator” cu „compresor”. Distincția este simplă:
- Compresor – crește presiunea și temperatura gazului frigorific.
- Condensator – respinge căldura și transformă acel gaz fierbinte înapoi într-un lichid.
Cuvântul „condensare” descrie acest proces de schimbare de fază. Veți vedea și scris ca unitate de condensare atunci când condensatorul este asociat cu un compresor într-un singur ansamblu ambalat.
Cum funcționează un condensator? Pas cu pas
Funcționarea condensatorului urmează patru etape clare în cadrul ciclului mai larg de refrigerare:
- Intră gaz fierbinte. Vaporii de agent frigorific supraîncălziți din compresor (de obicei 60–90 °C) curg în orificiul de admisie al condensatorului.
- Desupraîncălzire. Vaporii se răcesc mai întâi la temperatura de saturație (condensare) pe măsură ce se deplasează prin bobină sau tuburi.
- Condensare. La temperatura de saturație, agentul frigorific își eliberează căldura latentă și își schimbă faza de la gaz la lichid. Aici are loc ~70–80% din totalul respingerii căldurii.
- Sub-răcire. Agentul frigorific acum lichid se răcește cu câteva grade sub saturație înainte de a părăsi condensatorul, îmbunătățind eficiența sistemului și prevenind gazul flash în linia de lichid.
Mediul de răcire - aerul suflat de ventilatoare sau apa circulată printr-un turn - absoarbe această căldură și o duce departe de sistem. Diferența de temperatură dintre agent frigorific și mediu de răcire (numită se apropie de temperatura ) determină direct cât de eficient funcționează condensatorul; o abordare mai mică înseamnă o eficiență mai mare.
Funcțiile cheie ale unui condensator într-un sistem de refrigerare
Condensatorul îndeplinește mai multe funcții care se suprapun, toate esențiale pentru fiabilitatea sistemului și eficiența energetică:
Respingerea căldurii
Scopul principal. Condensatorul elimină căldura colectată din spațiul frigorific plus căldura adăugată de compresor. Pentru un sistem de răcire de 10 kW, un condensator respinge de obicei 12–14 kW de căldură (cei 2–4 kW suplimentari provin din lucrul cu compresorul).
Conversia fază a agentului frigorific
Prin transformarea vaporilor de agent frigorific în lichid, condensatorul permite funcționarea supapei de expansiune și a evaporatorului. Fără condens = fără agent frigorific lichid = fără efect de răcire în aval.
Reglarea presiunii pe partea înaltă
Capacitatea condensatorului de a respinge căldura determină presiunea de condensare. Un condensator subdimensionat sau murdar mărește presiunea de cap, ceea ce forțează compresorul să lucreze mai greu - crescând consumul de energie cu până la Creșterea temperaturii de condensare cu 3–5% la 1 °C .
Sub-răcirea agentului frigorific lichid
Un condensator bine proiectat asigură o subrăcire de 3–8 °C, ceea ce previne bulele de vapori în linia de lichid, mărește efectul de refrigerare și îmbunătățește COP (Coeficientul de performanță).
Protejarea duratei de viață a compresorului
Menținând presiunile de refulare în limitele de proiectare, condensatorul previne supraîncălzirea compresorului și solicitarea mecanică - una dintre principalele cauze ale defectării premature a compresorului.
Tipuri de condensatoare: răcit cu aer vs. răcit cu apă vs. evaporativ
Cele trei tipuri principale de condensatoare se potrivesc fiecare cu diferite aplicații, clime și bugete:
| Tip | Mediu de răcire | Temp. de abordare tipică | Utilizarea apei | Cel mai bun pentru |
|---|---|---|---|---|
| Răcit cu aer | Aerul ambiental | 8–15 °C | Niciuna | Depozitare frigorifică, unități pe acoperiș, chillere mici |
| Răcit cu apă | Apă răcită/turn | 3–6 °C | Înalt | Răcitoare industriale mari, răcire proces |
| Evaporativ | Pulverizare aer cu apă | 4–8 °C | Moderat | Clime calde-uscate, sarcini industriale medii |
Condensatoare racite cu aer
Cel mai utilizat tip la nivel global. Aerul ambiental este forțat peste bobinele cu aripioare de către unul sau mai multe ventilatoare. Nu este nevoie de infrastructură de apă , făcând instalarea simplă și costurile de întreținere reduse. Seria de condensatoare răcite cu aer de la Brozercool folosește bobine cu aripioare din aluminiu cu tub de cupru de înaltă eficiență cu motoare ventilatoare EC, realizând rate specifice de respingere a căldurii de peste 1,8 kW/m².

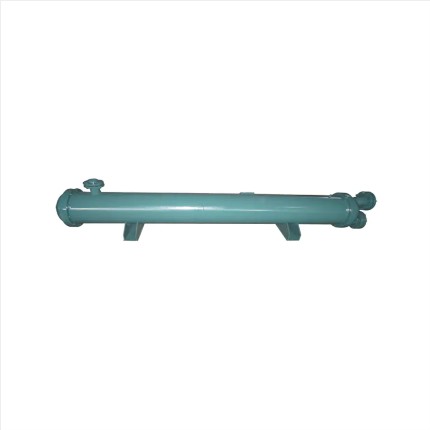

Condensatoare racite cu apa
Schimbătoare de căldură tip carcasă și tub sau plăci care folosesc apă ca mediu de răcire. Aceștia ating temperaturi de condensare mai scăzute, îmbunătățind COP-ul sistemului prin 10–20% comparativ cu răcirea cu aer în același mediu, dar necesită turnuri de răcire, tratare a apei și întreținere mai complexă.
Condensatoare evaporative
Apa este pulverizată peste bobină în timp ce aerul este suflat; evaporarea răcește bobina sub temperatura ambiantă a bulbului uscat. Ideal acolo unde apa este disponibila, dar nu abundenta si unde temperaturile ambientale sunt ridicate.
Care este utilizarea unui condensator în diferite industrii?
Condensatoarele apar oriunde caldura trebuie mutata dintr-un loc in altul. Iată cele mai comune aplicații din lumea reală:
- Depozitare frigorifică și încăperi de păstrare a proaspeților – Unitățile de condensare răcite cu aer mențin temperaturile de la 10 °C până la -30 °C, păstrând carnea, produsele lactate și produsele farmaceutice.
- Ateliere la temperatură constantă – Controlul precis al condensării menține temperaturile procesului în ±0,5 °C pentru fabricarea electronicelor și prelucrarea de precizie.
- Răcitoare industriale – Condensatoarele răcite cu apă din răcitoarele cu șurub sau centrifuge servesc sarcini HVAC mari, de la 100 kW la câțiva MW.
- Rafturi frigorifice paralele – Supermarketurile și centrele de distribuție a alimentelor folosesc sisteme paralele cu mai multe compresoare care împart un singur condensator mare pentru a reduce presiunea maximă de descărcare.
- Refrigerare de proces nestandard – Fabricile chimice, fabricile de bere și centrele de date folosesc condensatoare integrate în suporturi frigorifice personalizate.
- Unități cu șuruburi la temperatură scăzută – Tunelurile de congelare prin explozie și echipamentele de liofilizare se bazează pe condensatoare de înaltă presiune pentru operațiuni între -40 °C și -60 °C.
Factori care afectează performanța condensatorului
Înțelegerea a ceea ce degradează sau îmbunătățește puterea condensatorului ajută operatorii să reducă facturile la energie și să prelungească durata de viață a echipamentului:
Temperatura ambiantă
La fiecare creștere cu 1 °C a temperaturii aerului ambiant crește temperatura de condensare cu aproximativ 1,2–1,5 °C, crescând puterea compresorului cu 2–3% . Amplasarea condensatoarelor în locuri bine ventilate și umbrite este esențială în climatele calde.
Murdărie și acumulare de murdărie
Praful, grăsimea sau calcarul de pe aripioarele sau tuburile condensatorului adaugă rezistență termică. Studiile arată a Reducere cu 10-20% a transferului de căldură de la un condensator moderat murdar, care se traduce direct în costuri mai mari ale energiei.
Restricții ale fluxului de aer
Aerul de evacuare fierbinte care recirculează înapoi prin condensator (ciclu scurt) crește temperatura ambiantă efectivă cu 5–15 °C. Distanțarea adecvată față de pereți și alte unități este esențială.
Încărcare cu agent frigorific
Atât supraîncărcarea, cât și subîncărcarea afectează condensarea. Supraîncărcarea inundă condensatorul cu lichid, reducând suprafața activă de condensare. Subîncărcarea crește excesiv supraîncălzirea și temperatura de descărcare.
Gaze necondensabile
Aerul sau azotul din circuitul de agent frigorific se acumulează în condensator, crescând presiunea de cap și reducând zona de transfer de căldură. Pentru sistemele mari se recomandă purjarea regulată sau utilizarea purgerilor automate.
Produse Brozercool Condenser: Inginerie pentru cerințele lumii reale
În calitate de producător profesionist de condensatoare frigorifice, Brozercool proiectează și produce o gamă completă de soluții de condensare pentru depozitare la rece, procese industriale și aplicații HVAC - exportate către peste 80 de țări și regiuni .

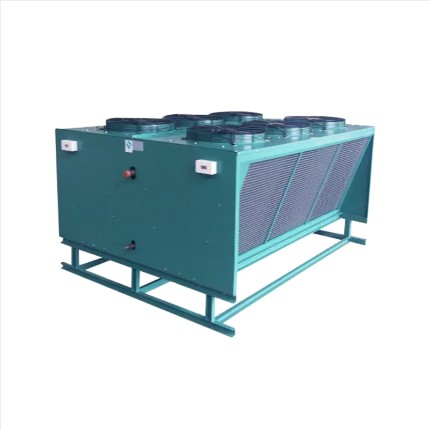

Seria de condensatoare răcite cu aer
Proiectat pentru instalare în exterior, cu construcție din tub de cupru/bobină din aluminiu, dulap rezistent la coroziune și opțiuni de ventilator EC cu viteză variabilă. Disponibil în configurații de descărcare orizontală sau verticală pentru a se potrivi cu diverse aspecte ale amplasamentului.
Unități de condensare prin compresie răcite cu apă
Unități compacte montate pe skid care integrează compresor, condensator cu carcasă și tub și comenzi. Potrivit pentru camere frigorifice, răcire de proces și răcitoare industriale unde este disponibilă apă. Valorile COP ajung 3,8–4,5 la temperaturi favorabile ale apei.

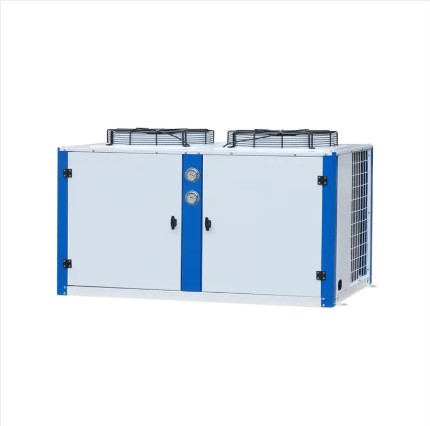

Unități de condensare răcite cu aer (tip cutie și deschis)
Unitatile de condensare box ofera carcase rezistente la intemperii pentru amplasarea pe acoperis sau in exterior; Unitățile de tip deschis oferă costuri mai mici și o utilizare mai ușoară pe teren pentru instalațiile din camera mașinilor.
Unități cu șuruburi și paralele la temperatură joasă
Construit special pentru congelare rapidă și instalații de depozitare la rece cu mai multe temperaturi. Circuitele condensatorului sunt evaluate pentru presiuni mari de descărcare și suportă agenți frigorifici, inclusiv R404A, R449A, R744 (CO₂) și R290 (propan).
Dimensiunea condensatorului: Ce trebuie să știți înainte de a specifica
Dimensionarea corectă a condensatorului previne atât unitățile subdimensionate (presiunea ridicată, deplasări) cât și unitățile supradimensionate (cost de capital inutil). Parametri cheie de confirmat înainte de a selecta un condensator:
- Căldura totală de respingere (THR) = puterea frigorifică axului compresorului. Dimensiunea întotdeauna la THR, nu doar capacitatea de răcire.
- Temperatura ambientală de proiectare – utilizați temperatura de proiectare a becului uscat de 1% pentru locația dvs. (de exemplu, 38 °C pentru Orientul Mijlociu, 35 °C pentru Europa de Sud).
- Temperatura țintă de condensare – în mod obișnuit temperatura ambientală 10–15 °C pentru răcire cu aer; apă ambientală 5–8 °C pentru răcire cu apă.
- Tipul de agent frigorific – dimensionarea bobinei condensatorului și a supapei variază semnificativ între R134a, R410A, R404A și CO₂.
- Amprenta disponibilă și spațiu liber pentru fluxul de aer – minim 1,5–2 m pe toate fețele de admisie a aerului pentru condensatoarele răcite cu aer.
Întreținerea condensatorului: cele mai bune practici pentru a maximiza durata de viață
Întreținerea corespunzătoare menține condensatoarele să funcționeze la performanța nominală și poate reduce costurile anuale cu energie 5–15% . Urmați acest program:
- Lunar: Inspectați și curățați aripioarele bateriei condensatorului cu aer de joasă presiune sau cu un agent de curățare a bateriei; verificați starea palelor ventilatorului și tensiunea curelei.
- Trimestrial: Măsurați și înregistrați subrăcirea și supraîncălzirea; verificarea presiunii capului în raport cu curbele de proiectare; verificați dacă există scurgeri de agent frigorific.
- Anual: Bobine de curățare profundă; înlocuiți rulmenții motorului ventilatorului dacă este necesar; inspectați foile tubulare și aripioarele pentru coroziune; verificați conținutul de gaz necondensabil în sistemele răcite cu apă.
- Doar răcit cu apă: Tratați apa de răcire pentru a menține pH-ul 7–8,5 și pentru a limita mineralele care formează depuneri; inspectați interiorul tubului pentru calcar sau biofilm la fiecare 2 ani.
Întrebări frecvente despre condensatoare
Care este scopul principal al unui condensator?
Scopul principal este de a respinge căldura din sistemul de refrigerare în mediul înconjurător, transformând simultan vaporii de agent frigorific de înaltă presiune înapoi într-un lichid, astfel încât ciclul să se poată repeta.
Ce se întâmplă dacă condensatorul este prea mic?
Un condensator subdimensionat nu poate respinge căldura suficient de repede, determinând creșterea presiunii de condensare și a temperaturii. Acest lucru crește consumul de energie al compresorului, poate declanșa declanșări de siguranță la presiune înaltă și, în timp, duce la defecțiunea compresorului.
Cum diferă un condensator de un evaporator?
Evaporatorul absoarbe căldura din spațiul care este răcit (agentul frigorific se evaporă), în timp ce condensatorul respinge această căldură în exterior (agentul frigorific se condensează). Ele îndeplinesc roluri opuse de schimb de căldură în bucla de refrigerare.
Pot folosi orice agent frigorific în condensatorul meu existent?
Nu. Condensatoarele sunt proiectate pentru anumite intervale de presiune și proprietăți ale agentului frigorific. Confirmați întotdeauna compatibilitatea cu producătorul înainte de a schimba agenții frigorifici – mai ales atunci când treceți de la HFC la alternative cu GWP mai scăzut, cum ar fi HFO sau CO₂.
„Condensarea” este la fel cu „răcirea”?
Nu tocmai. Condensarea se referă în mod specific la schimbarea de fază de la gaz la lichid la presiune constantă, care eliberează căldură latentă. Răcirea este un termen mai larg care include îndepărtarea sensibilă a căldurii (scăderea temperaturii) fără schimbare de fază. Într-un condensator, atât desupraîncălzirea (răcirea) cât și condensarea au loc secvenţial.
Cum știu dacă condensatorul meu trebuie curățat?
Comparați temperatura curentă de condensare cu valoarea de proiectare pentru aceeași temperatură ambientală. Dacă temperatura reală de condensare este 3 °C sau mai mult peste curba de proiectare , bobinele condensatorului murdare sau blocate sunt o cauză probabilă. Inspecția vizuală a suprafeței bobinei este cea mai simplă confirmare.
Ce agenți frigorifici suportă condensatoarele Brozercool?
Produsele de condensator și unități de condensare Brozercool sunt compatibile cu o gamă largă de agenți frigorifici, inclusiv opțiuni de înlocuire R22, R404A, R407C, R410A, R449A, R134a, R290 (propan) și R744 (CO₂), în funcție de seria de produse. Consultați fișa tehnică a produsului sau contactați echipa tehnică Brozercool pentru a confirma potrivirea potrivită pentru aplicația dumneavoastră.
