Accesorii echipamente frigorifice nu sunt componente secundare – sunt elemente de bază care determină performanța generală a sistemului. Utilizarea accesoriilor necorespunzălaare polae crește consumul de energie al sistemului cu 15% până la 30%, poate crește ratele de defecțiuni de 2 până la 3 ori și poate scurta durata de viață a echipamentului cu peste 40%. Prin urmare, acordarea unei suficiente atenții profesionale în selecția, instalarea și întreținerea accesoriilor este garanția fundamentală pentru realizarea unei funcționări eficiente, stabile și de lungă durată a sistemelor frigorifice.
Accesorii pentru compresoare: inima puterii sistemului de refrigerare
Ca sursă de energie a ciclului de refrigerare, fiabilitatea accesoriilor pentru compresor are un impact direct asupra eficienței răcirii și siguranței operaționale.
Tipuri și funcții de accesorii cheie
- Încălzirea carterului: previne migrarea agentului frigorific către compresor în timpul opririi, evitând înfundarea lichidului la pornire
- Tobe de eșapament și amortizoare de vibrații: Reduceți zgomotul de funcționare și minimizați daunele cauzate de oboseala cauzate de vibrații mecanice ale conductelor

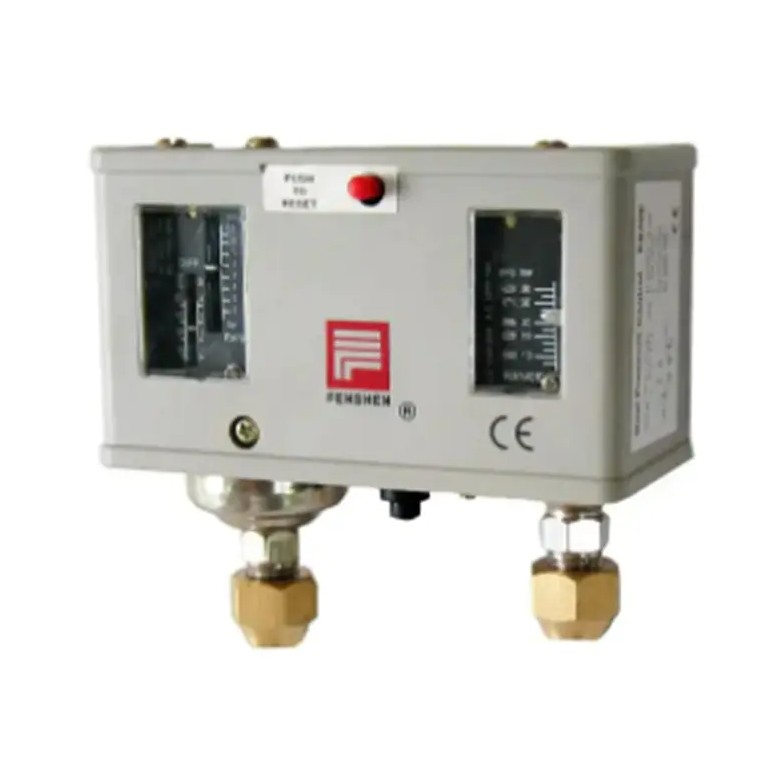

- Întrerupătoare de protecție la presiune înaltă/joasă: întrerupe automat alimentarea când presiunea este anormală, prevenind deteriorarea compresorului
- Vizorul de ulei și filtrul de ulei: Monitorizează starea lubrifiantului în timp real, asigurând curățenia sistemului de lubrifiere
Criterii de selecție și referință de date
Luând ca exemplu compresoarele ermetice scroll, duritatea amortizoarelor de vibrații potrivite ar trebui controlată în Shore A 50 până la 70 de grade , cu rata de compresie setată mai jos 15% . Dacă amortizoarele de vibrații îmbătrânesc și se defectează, amplitudinea vibrațiilor compresorului poate crește cu de 3 până la 5 ori , crescând semnificativ probabilitatea de fisurare a sudurii conductei.
Precizia acțiunii comutatoarelor de protecție de înaltă/joasă presiune ar trebui să atingă ±0,02 MPa , cu timpul de răspuns care nu depășește 0,5 secunde . Comutatoarele de protecție inferioare pot avea erori de ±0,1 MPa , nereușind să intervină prompt atunci când încep anomaliile de presiune, provocând cu ușurință arderea compresorului.
Accesorii pentru sistemul de schimb de căldură: suport cheie pentru eficiență și fiabilitate
Accesoriile pentru condensatoare și evaporatoare au un impact decisiv asupra eficienței transferului de căldură, rezistenței la coroziune și curățeniei sistemului.
Accesorii pentru condensator de miez
Ventilatorul condensatorului este accesoriul de bază al condensatoarelor răcite cu aer, iar fluxul de aer și presiunea statică trebuie să se potrivească cu designul condensatorului. Pentru condensatoarele comune de tip aripioare, fiecare 1kW de respingere a căldurii necesită de obicei 180 până la 250 m³/h a fluxului de aer. Dacă debitul de aer al ventilatorului este insuficient de 20% , temperatura de condensare va crește cu 5 până la 8℃ , iar consumul de energie al sistemului va crește cu 12% până la 18% în consecință.
Acoperirile de protecție ale aripioarelor (cum ar fi folia de aluminiu hidrofilă și acoperirile anticorozive) pot prelungi durata de viață a condensatorului prin 30% până la 50% . În mediile de coastă cu conținut ridicat de sare, aripioarele de aluminiu neprotejate pot dezvolta perforații severe de coroziune în interior 2 până la 3 ani , în timp ce aripioarele acoperite pot rezista 8 până la 10 ani .
Accesorii pentru evaporator cheie
Selectarea accesoriilor de dezghețare a vaporizatorului afectează în mod direct eficiența de funcționare a echipamentelor cu temperatură scăzută. Dezghețarea electrică și dezghețarea cu gaz fierbinte sunt două metode principale:
| Element de comparație | Dezghețare electrică | Dezghețare cu gaz fierbinte |
|---|---|---|
| Timp de dezghețare | 15 până la 25 de minute | 8 până la 15 minute |
| Creșterea consumului de energie | Mai mare (electricitate suplimentară) | Coborât (folosește căldura compresorului) |
| Fluctuația temperaturii camerei | Mai mare (până la 5 până la 8℃) | Mai mic (de obicei 2 până la 4℃) |
| Scenarii aplicabile | Camere frigorifice mici, vitrine | Camere frigorifice medii spre mari, frigorifice industrial |
Accesorii de accelerare și control: eroii necunoscuți ai reglementării precise
Supapele de expansiune, supapele solenoide și diferitele controlere sunt centrul nervos care permite sistemelor de refrigerare să realizeze o reglare precisă și o funcționare eficientă din punct de vedere energetic.
Selectarea supapei de expansiune și controlul supraîncălzirii
Selectarea supapei de expansiune termostatică trebuie să ia în considerare în mod cuprinzător tipul de agent frigorific, intervalul de temperatură de evaporare și capacitatea de răcire a sistemului. Setarea de supraîncălzire este de obicei 3 până la 6K (condiții de aer condiționat) sau 5 până la 8K (condiții de temperatură scăzută). Pentru fiecare 1K creșterea abaterii supraîncălzirii, coeficientul de performanță al sistemului (COP) poate scădea cu 2% până la 4% .
Supapele electronice de expansiune (EEV) în comparație cu supapele de expansiune termostatice tradiționale pot îmbunătăți precizia controlului supraîncălzirii la ±0,5K , realizând 10% până la 20% economii de energie în sistemele cu frecvență variabilă. Cu toate acestea, controlerele și senzorii lor potriviți costă mai mult, făcându-le mai potrivite pentru sisteme comerciale sau industriale medii până la mari.
Funcția coordonată a supapelor solenoide și a filtrului uscator
Poziția de instalare și selecția electrovalvelor afectează direct siguranța sistemului:
- Electrovalvă de linie de lichid: Oprește fluxul de agent frigorific lichid către evaporator în timpul opririi, prevenind ameliorarea lichidului, cu timp de răspuns mai mic decât 1 secundă
- Electrovalvă de bypass: utilizată pentru dezghețarea cu gaz fierbinte sau pentru reglarea capacității, necesitând o durată de viață mecanică de peste 1 milion de cicluri
- Filtru uscator: Precizia de filtrare ar trebui să ajungă 20 până la 40 de microni , cu capacitatea de absorbție a apei care corespunde încărcăturii sistemului, de obicei 3 până la 5 g de sită moleculară per 1 kg de agent frigorific
Când scăderea presiunii filtrului uscat depășește 0,05 MPa , ar trebui înlocuit prompt. În caz contrar, nu numai că mărește consumul de energie, dar poate provoca și creșterea gazului flash înainte de reglare, reducând capacitatea de răcire cu 5% până la 10% .
Accesorii de conectare și etanșare a țevilor: linia de viață a sistemului, adesea trecută cu vederea
Tuburile de cupru, fitingurile, supapele și materialele de etanșare sunt vasele de sânge și îmbinările sistemului de refrigerare. Calitatea și manopera lor de instalare determină în mod direct integritatea și fiabilitatea etanșării sistemului.
Selectarea materialului tubului de cupru și a grosimii peretelui
Sistemele de refrigerare ar trebui să utilizeze tuburi de cupru fără sudură dezoxidat cu fosfor (TP2 sau C12200), cu conținutul de fosfor controlat la 0,015% până la 0,040% , inhibă eficient fragilizarea hidrogenului în timpul sudării la temperatură înaltă. Grosimea peretelui tubului de cupru trebuie determinată pe baza presiunii de lucru și a diametrului tubului:
| Diametrul exterior (mm) | Grosimea recomandată a peretelui (mm) | Presiune maximă de lucru (MPa) | Aplicație tipică |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Linie rezidențială de lichid AC |
| 9.52 | 0.8 | 3.5 | Linie comercială de aspirație AC |
| 12.7 | 1.0 | 3.8 | Camere frigorifice mici spre medii |
| 19.05 | 1.2 | 3.2 | Sisteme industriale mari |
Proces de sudare și materiale de etanșare
Sudarea tuburilor de cupru trebuie să utilizeze metal de umplutură pentru lipire pe bază de argint sau cu fosfor-cupru, cu adâncimea de penetrare a sudurii care atinge 80% de grosimea peretelui tubului. După sudare, este necesară purjarea cu azot și testarea scurgerilor de presiune. Presiunea de testare ar trebui să fie 1,15 până la 1,25 ori presiunea de lucru de proiectare, cu timp de reținere nu mai mic de 24 de ore iar căderea de presiune nu depășește 0,02 MPa .
Garniturile de etanșare trebuie să utilizeze materiale specializate rezistente la agenți frigorifici și la temperaturi scăzute. Garniturile obișnuite de cauciuc se întăresc și devin casante în medii cu temperatură scăzută, ceea ce duce la scurgeri. Garniturile speciale de etanșare pentru refrigerare mențin o elasticitate bună și performanța de etanșare chiar și la -40℃ .
Accesorii pentru control electric și protecție: linia finală de apărare pentru o funcționare în siguranță
Calitatea și raționalitatea configurației accesoriilor electrice sunt cheia pentru prevenirea deteriorării echipamentelor și asigurarea siguranței personalului.
Cerințe de acuratețe pentru controlerul de temperatură și senzorul
Precizia controlerului de temperatură ar trebui să atingă ±0,5℃ (camerele frigorifice de precizie necesită ±0,2℃ ). Senzorii de temperatură NTC au de obicei valori B de 3435K până la 3950K , cu rezistență de aproximativ 10kΩ at 25℃ . Instalarea senzorului trebuie să evite expunerea directă la fluxurile de aer rece sau cald; în caz contrar, pot ajunge erori de măsurare 3 până la 5℃ , provocând cicluri frecvente ale compresorului, uzură crescută și consum mai mare de energie.
Configurație de protecție la suprasarcină și scurgere
Protecția la suprasarcină termică a compresorului trebuie setată la 110% până la 125% de curent nominal. Pentru compresoarele trifazate, sunt necesare, de asemenea, dispozitive de protecție împotriva pierderii de fază și a secvenței fazelor pentru a preveni arderea motorului din cauza anomaliilor de putere. Dispozitivele cu curent rezidual trebuie să aibă un curent nominal de declanșare care să nu depășească 30mA și timpul de declanșare mai mic decât 0,1 secunde —aceasta este cerința de bază pentru asigurarea siguranței personale.
Contactele de contact ar trebui să aibă o evaluare curentă cu 20% până la 30% marjă pentru a gestiona curentul de pornire. Contactele inferioare ale contactorului pot arde și se pot suda în interior 1 până la 2 ani în condiții de ciclism frecvente, provocând defecțiuni grave în care compresorul nu se poate opri sau porni.
Strategia de întreținere a accesoriilor: Prevenția depășește reparația
Stabilirea unui sistem științific de întreținere a accesoriilor poate reduce timpul de nefuncționare neplanificat cu peste 70% și costuri de întreținere mai mici prin 40% până la 60% .
Lista de verificare și programul de verificare periodică
- Inspecție lunară: starea de funcționare a ventilatorului, căderea de presiune a filtrului, etanșeitatea conexiunii electrice
- Inspecție trimestrială: supraîncălzirea supapei de expansiune, sensibilitatea la acțiunea supapei solenoid, îmbătrânirea amortizorului de vibrații
- Inspecție semestrială: conținutul de umiditate al filtrului uscator, calibrarea comutatorului de presiune, compararea preciziei senzorului
- Inspecție anuală: coroziunea sudură a conductelor, testarea rezistenței izolației, verificarea funcției dispozitivului de protecție
Criterii de decizie privind înlocuirea accesoriilor
Înlocuirea accesoriilor nu trebuie să aștepte până la defecțiunea completă, ci ar trebui abordată în mod proactiv, pe baza tendințelor de degradare a performanței. Următoarele sunt praguri de înlocuire recomandate pentru accesoriile cheie:
| Nume accesoriu | Condiție de declanșare de înlocuire | Durată de viață maximă recomandată |
|---|---|---|
| Filtru uscator | Căderea de presiune depășește 0,05 MPa sau conținutul de umiditate depășește standardul | 2 până la 3 ani |
| Amortizoare de vibrații | Deformarea prin compresie depășește 30% din grosimea inițială | 3 până la 5 ani |
| Contactoare | Zona de eroziune de contact depășește 20% | 5 până la 8 ani |
| Rulmenți pentru motorul ventilatorului | Zgomot anormal de funcționare sau vibrații excesive | 5 până la 7 ani |
| Garnituri de etanșare | Apar semne de întărire, crăpare sau scurgere | Înlocuiți în timpul fiecărei inspecții de demontare |
Managementul inventarului și răspunsul la urgențe
Pentru echipamentele critice, se recomandă stocarea de accesorii de bază predispuse la uzură, inclusiv: întrerupătoare de protecție a compresoarelor, filtru uscator, bobine de supapă solenoidală, condensatoare ale ventilatorului și materiale de etanșare utilizate în mod obișnuit. Stoc rezonabil de siguranță poate reduce timpul de reparație de la 3 până la 7 zile to câteva ore . Acest lucru este deosebit de important pentru lanțurile frigorifice alimentare și camerele frigorifice farmaceutice, unde pierderile din timpul de nefuncționare depășesc cu mult valoarea accesoriilor în sine.
Concluzie: Vizualizarea valorii accesoriilor prin gândirea sistemelor
Selectarea și întreținerea accesorii echipamente frigorifice este în esență o optimizare a costurilor totale ale sistemului ciclului de viață. Investiția inițială în accesorii de calitate poate genera profituri de de 3 până la 5 ori prin consumul redus de energie, mai puține defecțiuni și durata de viață extinsă. Neglijarea calității și întreținerii accesoriilor poate părea că economisește costuri pe termen scurt, dar de fapt generează riscuri ascunse pe termen lung de consum mare de energie, defecțiuni frecvente și durata de viață scurtă a echipamentului. Doar prin integrarea accesoriilor în planificarea generală a sistemului și prin stabilirea unui sistem de management complet, de la selecție și instalare până la întreținere, echipamentele de refrigerare pot realiza cu adevărat o funcționare eficientă, fiabilă și economică.
