În sistemele frigorifice industriale, evaporator Selectarea (răcitorului de aer) determină în mod direct nivelul de consum de energie al depozitării la rece și stabilitatea calității bunurilor depozitate. Tipul DL este potrivit pentru păstrarea în stare proaspătă peste 0°C, tipul DD pentru depozitarea la rece la -18°C, iar tipul DJ pentru depozitarea la congelare rapidă sub -25°C . Diferențele de bază dintre cele trei modele constau în distanța dintre aripioare, capacitatea de răcire și metodele de dezghețare. Selecția nepotrivită va duce la blocarea înghețului, la creșterea consumului de energie sau la deteriorarea produsului. Selecția trebuie să ia în considerare în mod cuprinzător temperatura de depozitare, caracteristicile produsului și încărcarea termică, mai degrabă decât să se bazeze doar pe experiență.
Clasificarea și intervalele de temperatură aplicabile ale răcitorilor de aer din seria D
Răcitoarele de aer din seria D utilizate în mod obișnuit în depozitele frigorifice industriale sunt împărțite în trei modele în funcție de temperatura aplicabilă, fiecare corespunzând diferitelor cerințe de refrigerare și medii de temperatură de depozitare:
- Evaporator de înaltă temperatură tip DL : Aplicabil pentru temperaturi de depozitare peste 0°C, utilizat în principal pentru păstrarea în stare proaspătă a fructelor, legumelor, ouălor proaspete, ceaiului și sistemelor de aer condiționat de atelier mari.
- Evaporator de temperatură medie tip DD : Aplicabil pentru temperaturi de depozitare de la -1°C la -18°C, potrivit pentru depozitarea la rece a cărnii, peștelui, înghețatei și a altor alimente congelate.
- Evaporator de temperatură joasă de tip DJ : Aplicabil pentru temperaturi de depozitare sub -18°C, utilizat în principal pentru depozitarea cu congelare rapidă a cărnii proaspete, peștelui, găluștelor și a altor alimente, cu temperaturi de depozitare de obicei sub -25°C.
Diferențele structurale de bază dintre cele trei modele sunt reflectate în distanța dintre aripioare şi proiectarea fluxului de aer . În condiții de temperatură scăzută, umiditatea din aer se condensează și înghețează pe suprafața evaporatorului mai rapid, astfel încât tipul DJ adoptă o distanță mai mare a aripioarelor (de obicei 6 mm până la 9 mm), în timp ce tipul DL are o distanță mai mică a aripioarelor (aproximativ 4 mm până la 5 mm) pentru a maximiza zona de schimb de căldură în medii cu temperatură relativ ridicată.
Compararea parametrilor tehnici cheie
| Parametru | Tip DL (Temp înaltă) | Tip DD (temperatură medie) | Tip DJ (Temp. joasă) |
|---|---|---|---|
| Temperatura de depozitare aplicabilă | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Spațierea aripioarelor | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Diferența de temperatură de proiectare (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Metoda de decongelare | Dezghețare naturală sau încălzire electrică | Dezghețare electrică / Pulverizare cu apă | Dezghețare electrică / Dezghețare cu gaz fierbinte |
| Refrigeranți aplicabili | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Aplicații tipice | Depozitare proaspete, Atelier AC | Depozitare frigorifică, Logistica lanțului frigorific | Depozitare cu congelare rapidă, congelatoare rapide |
După cum se arată în tabelul de mai sus, pe măsură ce temperatura de depozitare scade, distanța dintre aripioare trebuie să crească în mod corespunzător pentru a preveni ca straturile de îngheț să blocheze pasajele de aer. Diferența de temperatură de proiectare (DTD) a evaporatoarelor cu temperatură joasă de tip DJ este de obicei controlată la 5°C până la 7°C , mai mic decât 8°C până la 10°C de tip DL, pentru a menține o umiditate relativă mai mare în timpul proceselor de congelare rapidă și pentru a reduce pierderile de deshidratare a alimentelor.
Structura evaporatorului și principiul de funcționare
Compoziția componentelor de bază

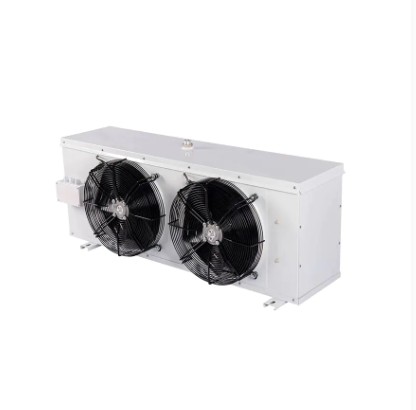

Răcitoarele de aer industriale constau în principal din cinci componente: serpentine de schimb de căldură de răcire, ventilatoare axiale, distribuitoare de lichid, dispozitive de dezghețare și vase de scurgere . Refrigerantul saturat de joasă presiune și temperatură scăzută intră în evaporator printr-o supapă de expansiune termostatică, evaporând și absorbind căldura în tuburile de schimb de căldură. Ventilatorul forțează aerul să curgă pe suprafețele aripioarelor, eliminând căldura din depozitul frigorific pentru a obține răcirea.
Factori care afectează eficiența schimbului de căldură
Efectul real de răcire al unui evaporator este limitat de mai mulți factori:
- Viteza și volumul aerului : Viteza insuficientă a aerului duce la schimbul inadecvat de căldură, în timp ce viteza excesivă crește consumul de energie al ventilatorului și poate deshidrata suprafețele alimentelor. În depozitarea industrială cu congelare rapidă, viteza aerului este de obicei proiectată la 3 m/s până la 5 m/s.
- Curățenia aripioarelor : Acumularea de praf și ulei poate reduce coeficientul de transfer de căldură cu 15% până la 30%; curățarea regulată este esențială pentru a menține eficiența energetică.
- Grosimea stratului de îngheț : Când grosimea înghețului depășește 3 mm, rezistența termică a aerului crește semnificativ, reducând potențial capacitatea de răcire cu mai mult de 20%; dezghețarea la timp este obligatorie.
- Supraîncălzire de alimentare cu lichid : Supraîncălzirea adecvată (de obicei 3°C până la 8°C) previne slăbirea lichidului compresorului, asigurând în același timp utilizarea eficientă a zonei de schimb de căldură a evaporatorului.
Calculul selecției și evaluarea încărcăturii termice
Evaporator selecția nu se poate baza doar pe experiență; calculele sarcinii termice sunt obligatorii. Sarcina termică totală a unei depozite frigorifice constă din următoarele componente:
- Sarcina termică a incintei : Căldura transferată prin pereți, acoperișuri și podele, proporțional cu grosimea izolației și diferența de temperatură.
- Încărcare termică a produsului : Căldura eliberată în timpul răcirii sau înghețului produsului, care poate reprezenta peste 60% din totalul depozitării cu congelare rapidă.
- Încărcare termică de ventilație : Căldura adusă de aerul cald exterior atunci când ușile de depozitare frigorifice sunt deschise sau în timpul ventilației.
- Încărcare termică pentru motor și iluminare : Căldura generată de motoarele ventilatoarelor și corpurile de iluminat în timpul funcționării.
- Operarea personalului Sarcină termică : Căldura emisă de lucrători în timpul operațiunilor din interiorul depozitului.
Selecția ar trebui să includă a 10% până la 15% marjă de siguranță pe baza încărcăturii totale de căldură calculată pentru a ține cont de vremea extremă sau de fluctuațiile în rotația produsului. În plus, capacitatea nominală de răcire a evaporatorului trebuie corectată pe baza condițiilor reale de funcționare (temperatura de stocare, temperatura de evaporare, temperatura de condensare), folosind curbele de performanță furnizate de producător ca bază de corecție.
Strategii de dezghețare și management al eficienței energetice
Comparația metodelor obișnuite de dezghețare
| Metoda de decongelare | Principiul | Scenarii aplicabile | Caracteristici energetice |
|---|---|---|---|
| Dezghețare electrică | Tuburile electrice de încălzire încălzesc aripioare | Depozitare mică până la medie la rece | Consum mai mare de energie, structură simplă |
| Dezghețare prin pulverizare cu apă | Pulverizare cu apă la temperatura mediului ambiant | Depozitare la rece mediu spre mare | Consum mare de apa, dezghetare rapida |
| Dezghețare cu gaz fierbinte | Căldura de descărcare a compresorului | Depozitare mare de congelare rapidă, sisteme cu amoniac | Eficiență energetică optimă, sistem complex |
Recomandări pentru setarea ciclului de dezghețare
Frecvența dezghețarii trebuie ajustată dinamic în funcție de frecvența de deschidere a ușii, de conținutul de umiditate al produsului și de viteza de înghețare a evaporatorului. Pentru depozitarea cu congelare rapidă sub -25°C, se recomandă dezghețarea cu gaz fierbinte la fiecare 4 până la 6 ore , cu fiecare ciclu de dezghețare controlat în decurs de 15 până la 20 de minute. Dezghețarea frecventă provoacă fluctuații de temperatură de depozitare care afectează calitatea alimentelor; intervalele excesiv de lungi duc la acumularea de îngheț, la creșterea rezistenței la aer și la creșterea consumului de putere a ventilatorului.
Elemente esențiale de instalare și întreținere
Instalarea corectă și întreținerea regulată sunt esențiale pentru funcționarea eficientă pe termen lung a evaporatorului:
- Poziția de instalare : Răcitoarele de aer trebuie instalate în partea de sus sau înălțime pe pereții laterali ai depozitului frigorific, cu orificiile de aer îndreptate spre direcția ușii pentru a crea o distribuție uniformă a fluxului de aer și pentru a evita suflarea directă a aerului rece pe produse.
- Calibrarea nivelului : Unitatea trebuie instalată orizontal; înclinarea va cauza scurgerea slabă a apei de dezghețare, ceea ce duce la acumularea de apă sau la revărsare în tava de scurgere.
- Valoarea aerului de retur : Cel puțin 300 mm Spațiul aerului de retur trebuie menținut între evaporator și pereți sau stivele de produse pentru a asigura circulația neobstrucționată a aerului.
- Curățare regulată : Curățați aripioarele trimestrial cu perii moi sau cu jeturi de apă de joasă presiune pentru a îndepărta praful și uleiul; inspectați paletele ventilatorului pentru deformare și rulmenții motorului pentru lubrifiere.
- Detectarea scurgerilor și izolare : Efectuați verificări anuale de etanșeitate la conductele frigorifice; asigurați-vă că straturile izolatoare de pe conductele de alimentare cu lichid și de aspirație rămân intacte pentru a preveni pierderea de frig și condensul.
In curs de dezvoltare Evaporator Tendințe Tehnologice
Pe măsură ce industria de refrigerare solicită o eficiență energetică mai mare și respectarea mediului, tehnologia evaporatoarelor continuă să evolueze:
- Tehnologia ventilatorului cu frecvență variabilă : Prin ajustarea vitezei ventilatorului pentru a se potrivi cu încărcăturile reale de căldură, pot fi realizate economii de energie de la 20% până la 35% în comparație cu ventilatoarele cu frecvență fixă, reducând în același timp fluctuațiile temperaturii de depozitare.
- Acoperiri nano anticorozive : Acoperirile hidrofile sau anticorozive de pe suprafețele aripioarelor întârzie coroziunea în mediile cu pulverizare de sare și acide, prelungind durata de viață a echipamentului cu peste 30%.
- Compatibilitate cu sistemul transcritic de CO₂ : Pe măsură ce R744 (CO₂) devine din ce în ce mai răspândit în logistica la temperaturi joase, proiectele de evaporatoare rezistente la presiune înaltă (până la 120 bar) reprezintă o nouă direcție tehnologică.
- Control inteligent al dezghetarii : Declanșarea dezghețării pe baza senzorilor de grosime a înghețului sau a semnalelor diferențiale de presiune, înlocuind dezghețarea tradițională temporizată, reduce ciclurile de dezghețare inutile și îmbunătățește COP-ul sistemului.
Aceste tehnologii nu numai că reduc costurile de operare pentru depozitarea frigorifică, dar răspund și tendințelor globale ale industriei de reducere a dioxidului de carbon al agentului frigorific și îmbunătățirea eficienței energetice.
